通过精确的自动张力控制提高复合材料制造质量并减少浪费。

应用说明

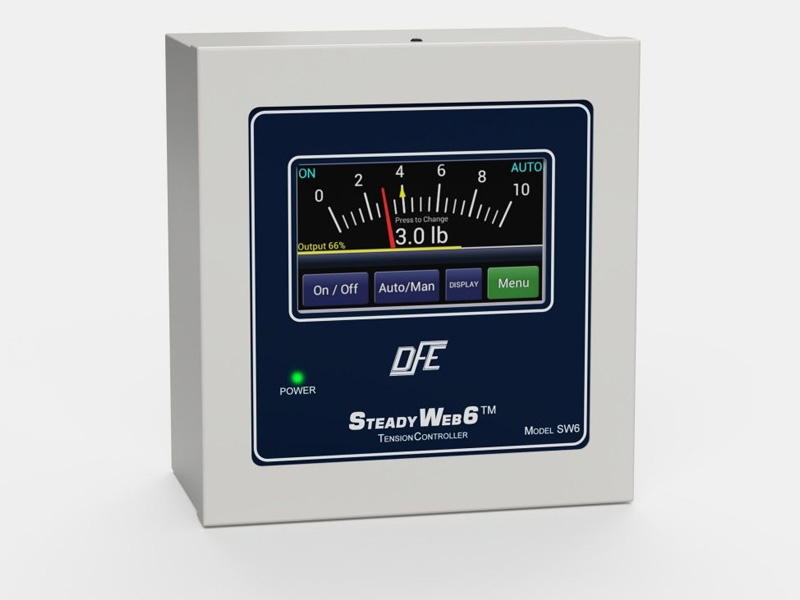

STEADYWEB™ 6 张力控制器

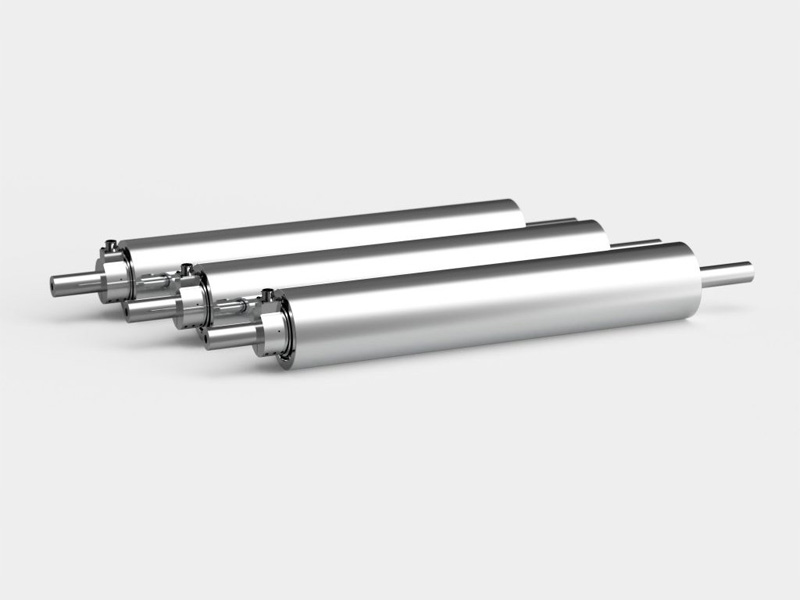

张力辊®传感器

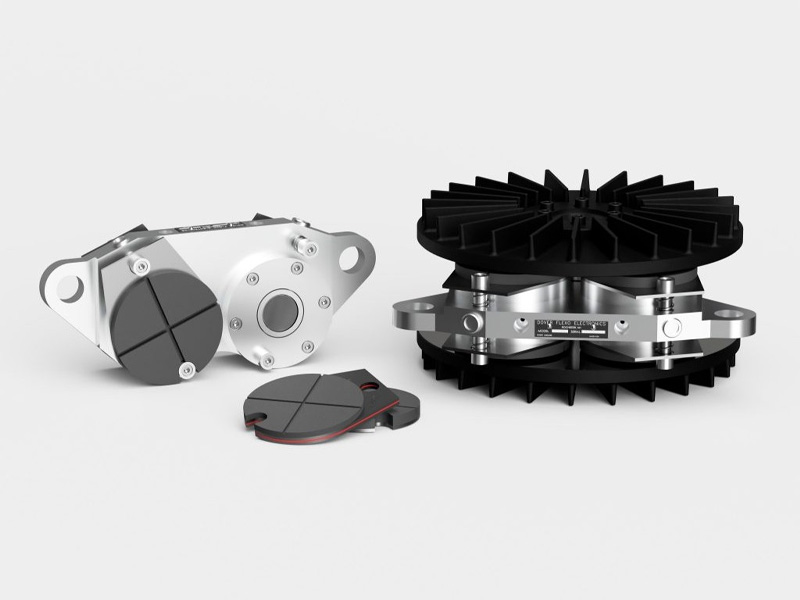

90 系列气动制动器

通过将两个刚性表皮与厚度很大的轻质芯粘合在一起来组装三明治结构复合材料。当组合在一起时，这些不同的材料（或结构）可以提高所得面板的整体强度和刚度。通常，随着芯材厚度的增加，复合材料的强度也会增加，因为施加在表皮层上的剪切力和压缩力的分布得到改善。

在三层复合材料的制造中，可以采用各种工艺，包括聚合物挤出，蜂窝成型， 粘合剂涂层和层压。精确的张力控制对于确保粘合剂、表皮和芯材成功结合在一起并保持均匀性非常重要。

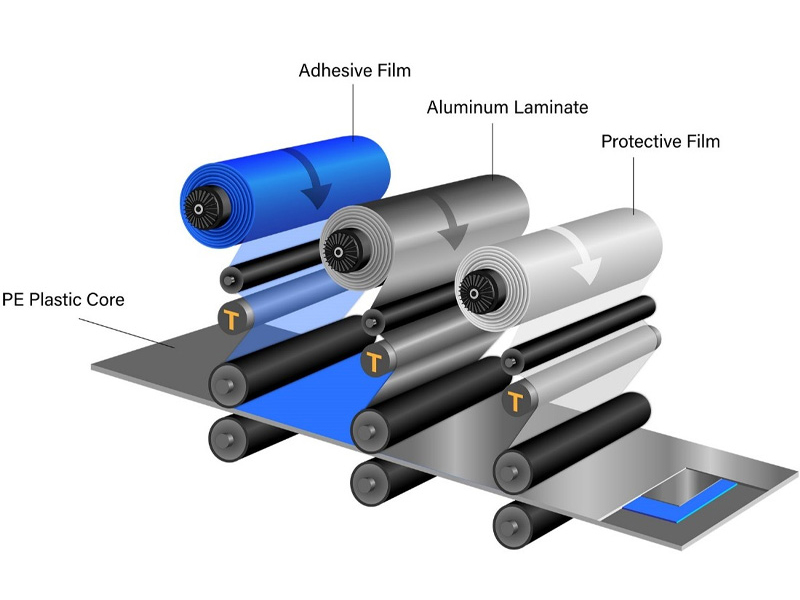

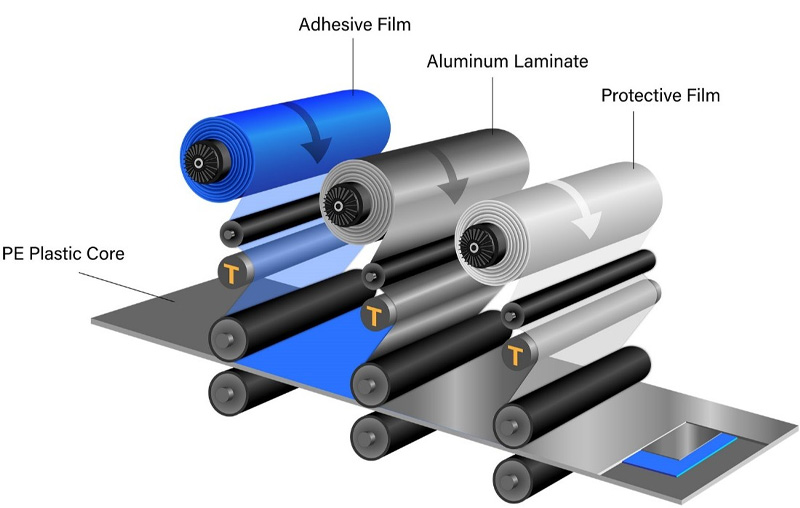

一种夹层式复合板覆膜工艺（顶部）

在层压的情况下，张力控制可以减少松弛腹板或过度拉伸材料的发生率，这些材料可能导致气隙或皱纹。这些缺陷会降低板材在芯层和表皮层之间有效分配剪切力和压缩力的能力，从而直接影响材料的附着力和板材的强度。

在结构的对立面之间保持一致的皮肤张力也很重要。根据组合的岩心和表皮的类型，不均匀的力施加会导致卷曲或其他结构问题，从而降低质量并增加废 料。

典型的交钥匙张力控制解决方案包括：

• 闭环张力控制器，如  SteadyWeb™ 6

• 称重传感器，如张力辊®传感器

•气动制动器、磁粉制动器、离合器或电机驱动系统 将张力控制与 PLC 集成的客户最常使用：

• 称重传感器信号放大器，如 TA1 TrueTension™ 放大器或 TA500 EtherNet/IP™ 张力放大器

• 称重传感器，如张力辊®传感器，一对可转换称重传感器，如 C 型系列传感器或枕下块传感器，如 F 系列

DFE 提供最高质量的张力传感传感器和控制器，以在开卷，复卷和加工区域的三明治结构复合材料制造中实现最佳性能。立即联系应用工程师，讨论您的具体要求。
